산업안전기사 [인간공학 및 시스템안전공학] 2020년 3회 기출문제
문제.

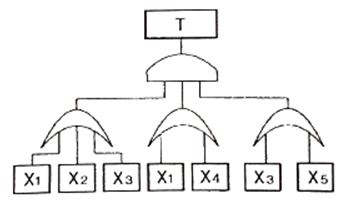

그림과 같이 FTA로 분석된 시스템에서 현재 모든 기본사상에 대한 부품이 고장난 상태이다. 부품 X1부터 부품 X5 까지 순서대로 복구한다면 어느 부품을 수리 완료하는 시점에서 시스템이 정상가동 되는가?
①
부품 X2
②
부품 X3
③
부품 X4
④
부품 X5
정답 : ② 부품 X3 (2020년 3회)
해설
FT도에서 정상사상이 OR 게이트로 연결된 경우 그 아래 어느 한 경로만 정상 복구되어도 시스템이 가동되므로, 가장 먼저 완성되는 최소 패스셋을 찾으면 된다.
X1부터 순서대로 복구할 때 X1, X2, X3까지 수리되는 시점에서 하나의 AND 게이트 입력이 모두 채워져 정상 가동 조건이 성립한다.
X4나 X5까지 복구해야 한다는 ③④는 그 이전에 이미 가동 조건이 만족되므로 옳지 않다.
핵심은 복구 문제는 최소 패스셋, 고장 문제는 최소 컷셋으로 접근한다는 것이다.
